Guide de reprogrammation ESP32



Les équipements MyNet offrent plusieurs méthode de mise à jour ou de reprogrammation:

Méthode	Description	Réinitialisation Usine
Par USB	En connectant votre équipement à cet ordinateur via un câble USB puis en cliquant sur le bouton dans la page de programmation Reprogrammation Micro-Code ESP. Procédure détaillées : ici	OUI
Par Archive	En cliquant sur le bouton dans la page de programmation Reprogrammation Micro-Code ESP. Procédure détaillées : ici	NON
Via MyCube	Si vous possédé un MyCube, votre équipement sera automatiquement mise à jour avec une version compatible avec votre central MyCube. Procédure détaillées : ici	NON
Via INTERNET	En connectant votre équipement MyNet à INTERNET ce dernier sera capable de télécharger la dernière mise à jour	NON





Via USB

Attention cette méthode effacera toutes les données et configuration de votre équipement.

Premièrement connecter votre équipement MyNet à votre ordinateur via un câble USB puis allumer le et attendez que l'écran de l'équipement affiche le message "En attente utilisateur"

Après avoir cliqué sur le bouton MISE A JOUR disponible sur la page Reprogrammation Micro-Code ESP, une fenêtre apparaitra et vous permettra de sélectionner votre équipement (normalement il n'y a qu'un seul choix possible mais si d'autres équipements sont connecté sur votre ordinateur il se peut que vous ayez à choisir. Petit indice les équipements MyCube commencent par CP2102 USB to UART Bridge Controller).

Si la liste est vide cela peut être du au fait que votre ordinateur ne dispose pas du pilote nécessaire pour utilisé la liaison série de votre équipement. La fenêtre suivante apparaitra et vous indiquera comment télécharger le pilote nécessaire.



Un fois le pilote installé et la sélection de l'équipement effectué cliquez sur connexion.

L'une des fenêtres suivantes apparaitra. Vous pouvez choisir soit de reprogrammer votre équipements "Install ..." soit d'investiguer en cas de soucis "Logs & Console".



Bien que cela ne soit pas nécessaire pour reprogrammer votre équipement vous pouvez accéder à la page d'accueil cliquer sur VISIT DEVICE

Pour reprogrammer cliquer sur INSTALL. Puis dans la fenêtre suivante coché Erase device puis NEXT.

Encore une confirmation ... Cliquez sur INSTALL.

La programmation commence ...

Si cette étape dure plus de 30 secondes il faudra appuyer sur le bouton BOOT de votre équipement pendant 10 secondes jusqu'au message suivant. Reportez vous au manuel de l'équipement pour trouver ce bouton.

Patience vous tenez le bon bout. Restez sur cette page le temps que la programmation ce termine.

Un dernier petit effort ....

C'est gagné votre équipement est programmé avec la dernière version officielle. (Attention si vous disposez d'un MyCube et que vous associé votre équipement avec votre MyCube il sera automatiquement reprogrammé avec la version compatible avec MyCube donc pensez à mettre votre MyCube a jour régulièrement).



En cas de soucis cliquer sur "Logs & Console" vous accéderez alors à la fenêtre suivante affichant pleins d'information sur votre équipements et nous permettant de comprendre ce qui ne fonctionne pas. Vous pouvez télécharger les informations en cliquant sur DOWNLOAD LOGS ou même redémarrer votre équipement en cliquant sur RESET DEVICE. Le bouton BACK vous permet de revenir au début.



---

Via ARCHIVE



Pour pouvoir mettre à jour votre équipement MyNet, vous devez au préalable télécharger sur votre ordinateur l'archive  correspondant à votre équipement MyNet disponible sur la page Reprogrammation Micro-Code ESP en cliquant sur le bouton ARCHIVE

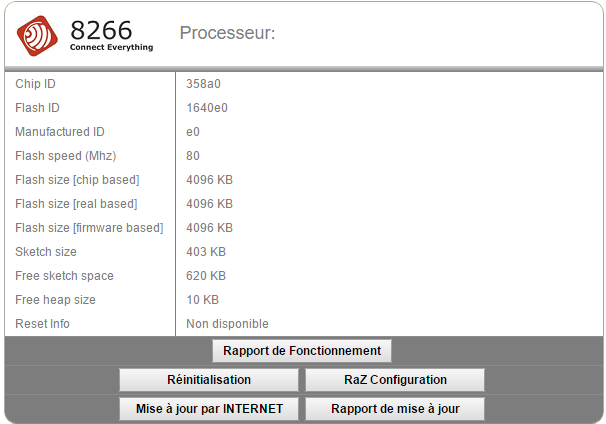

Cliquer sur le menu MAINTENANCE en haut de la page

Après avoir cliqué sur Mise à jour par ARCHIVE,

L’écran suivant s’affichera.

...



---

Via INTERNET



Pour pouvoir mettre à jour votre équipement MyNet, vous devez disposer d’un point d’accès WiFi disposant de l’internet. Procurez-vous également le non de votre réseau (SSID) ainsi que la clé d’accès de ce dernier.

Cliquer sur le menu MAINTENANCE en haut de la page

Après avoir cliqué sur Mise à jour par INTERNET,

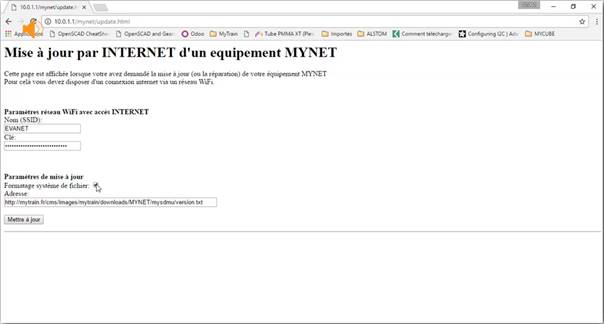

L’écran suivant s’affichera.

Saisissez les champs Nom (SSID) et Clé en fonctions selon les caractéristiques de votre réseau WiFi domestique. Dans cet exemple le réseau WiFi s’appelle EVANET. Sauf instruction contraire par notre support technique ne sélectionnez pas la coche Formatage système de fichier. De même le champs Adresse est prérempli et ne doit pas être modifié sans instruction de notre support technique.

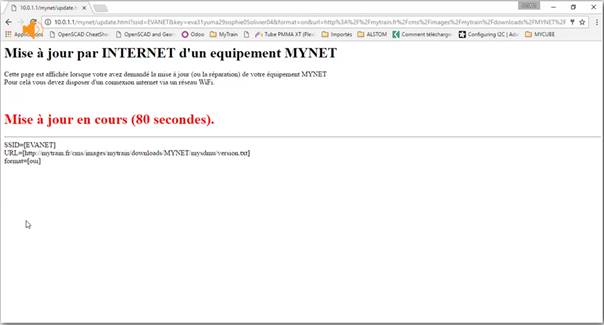

Pour finir cliquez sur Mettre à Jour. La page suivante apparait avec un décompte de 90 secondes et un résumé des paramètres de mise à jour.



Pendant ce temps l’afficheur s’éteindra quelques secondes puis indiquera :

	Logo de votre équipement MyNet
	Numéro de version : - Micro-code du wagon : v 2.1 RC1, - Interface avec la centrale MCube : 1.1.3…..
	Activation de la séquence de mise à jour par INTERNET
	Connexion au réseau WiFi et tentative de connexion au site INTERNET de mise à jour.
	Analyse des écarts entre la version actuelle et celle disponible sur le site INTERNET.
	Téléchargement et Mise à jour du fichier ‘index.html’ avec affichage de la barre de progression. Dans certain cas jusqu’à une vingtaine de fichiers peuvent être téléchargés.
	Finalisation de la mise à jour des fichiers
	Indication de la mise à jour du micro-code (Si nécessaire)
	Téléchargement et Mise à jour du micro-code avec affichage de la barre de progression. (Si nécessaire)
	Redémarrage après mise à jour
	Nouveau numéro de version
	Indication du résultat de la mise à jour



En cas d’erreur lors de la mise à jour la procédure se terminera par le message suivant

Dans le cas présent votre équipement MyNet a été éteint pendant la mise à jour. D’autre cas d’erreurs sont : - réseau WiFi indisponible - erreur lors de la connexion au réseau WiFi - etc

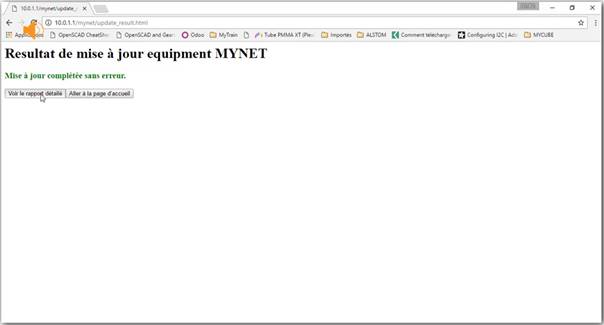

Coté interface WEB,lorsque le décompte se termine, votre navigateur va alors générer le rapport de mise à jour en tentant de se reconnecter à votre équipement MyNet afin d’afficher le résultat de la mise à jour comme suit. Attention si la page ne s'affiche pas vérifier que votre ordinateur est toujours connecté au WiFi de votre équipement MyNet.

Cliquez alors sur Voir le rapport détaillé pour connaitre les détails de la mise à jour ou sur Aller à la page d’accueil afin d’accéder à l’interface votre équipement MyNet.
