MyCube - Centrale DCC web based open source

Détails
Catégorie : Uncategorised
Affichages : 22964

 AVANCEMENT: Version 1.1.3 livrée janvier 2017 (prochaine version janvier 2018)



Accéder aux derniers articles

Accéder au sommaire



MyCube est un projet DIY(1)open source de centrale de commande DCC interactive et évolutive développée en collaboration avec Miniatures Passion et Boutique Train. MyCube permet de transformer un SPROG en une centrale evoluée controlable via votre SmartPhone ou votre Tablette (Android, Apple ou Microsoft). MyCube se construit à partir de composants disponibles dans le commerce (liste des composants).

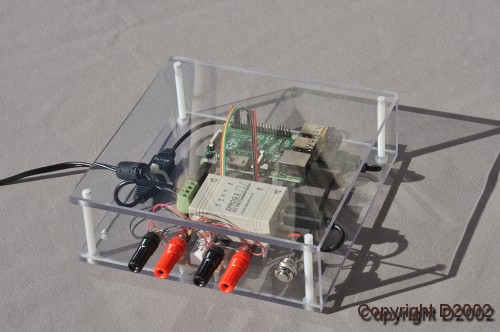

DSC 0119



MyCube utilise les techniques web 2.0 ainsi que des MiniPC Linux (Raspberry) ou Android (MK802) sur base de processeur ARM (Ces processeurs pullulent dans les smartphones). En fait il s'agit d'un serveur hébergeantun site web que vous pouvez surfer avec n'importe quelle plateforme (PC, tablette, smartphone, ...) pourvue d'un navigateur internet récent (IExlporer 10, Firefox, Chrome, Opera, ...).



MyCube dispose de son propre réseau Wi-Fi afin d'éviter toutes les tracasseriesliées à la configuration d'un réseau domestique.



{videobox}Hy_DrqzmIJo|Demonstration||box=1{/videobox}



Les fonctions



Les principales fonction de MyCube sont:



  • Interface Graphique via Navigateur Internet sur PC, Smartphone, tablette :
  • Connexion via Wi-Fi
  • Gestion des machines par catégorie avec:
    • Vignettes téléchargeables
    • Configuration et nommage des fonctions d'un décodeur (jusqu'à 28 fonctions) [plus d'info],
    • Programmation et synchronisation des CV avec reconnaissance de la machine avec accès direction au paramètres principaux (adresse, accélération, décélération, etc) [plus d'info],
  • Integration avec le wagon wagon SDMU [plus d'info],
  • Mesure & Calibration de la vitesses des machines [plus d'info],
  • Gestion de caméra wi-fi embarqué (AI-Ball)
  • Conduite en cabine (Superposition d'une cabine importée de Microsoft Train Simulator avec le retour d'une caméra embarquée) [plus d'info].



Mais aussi  dans un future proche:



  • Mise à jour par clé USB [2015];
  • Ecran de programmation & configuration des CV par type de décodeur (utilisation des définition JMRI) [2015]
  • Echange de ressources via la communauté [2015]:
    • Vignettes,
    • Vue Cabines,
    • Paramétrage de décodeur : CV, vitesse, fonctions
  • Gestion du cantonnement, des aiguilles et des signaux sur base de signalisation SNCF (projet MySig) [2016]



Une centrale en DIY (Do It Yourself)



MyCube se construit à partir d’éléments disponibles sur internet (tels que SPROG3). Afin de vous en faciliter l'utilisation, (https://www.boutique-train.fr/ et http://www.miniaturespassion.fr/ vous proposerons bientôt des kits complets :D )



Une centrale DCC évolutive



- une base complète de gestion de vos machines vous permettant des les dossiers de votre choix et de leur assigner une vignette et un nom explicite.



- Il permet bien sure de gérer et sauvegarder les CV de vos décodeurs et de modifier les caractéristiques principales (accélération, décélération, ....). Les modification étant mémorisées afin de les programmés dans le décodeur la prochaine fois que la machine sera sur la voie de programmation.



- Il permet de configurer et nommer les fonctions de votre machine (fanaux, manoeuvre, ....)



- et plein d'autres choses.



Une solution WEB2.0 sans installation.



Mais le plus important n'est pas là. MyCube est une solution WEB 2.0 qui offre son propre réseau WiFi auquel vous pouvez vous y connecter avec un PC, un Mac, une tablette, un mobile (bref n'importe quelle plateforme qui à du WiFi et un navigateur internet). Ensuite, pas besoin d'installer d'application sur votre plateforme, il suffit d'ouvrir votre navigateur internet et de vous connecter à l'adresse : http://10.0.0.1.



Des mises à jours faciles



MyCube dispose d'un système de mise à jour via carte SD. La flexibilité des technologies web 2.0 nous permettra d’intégrer dans des fonctionnalité tels que:



-le SDMU de Miniatures Passion,



-des flux vidéo capturé par des caméra WiFi embarquées,



- l'utilisation de QRcode collés sous vos machine afin de les identifiées,



- ...



Les mises à jour sont disponible sur le site à tout membre actif de la communauté.
