AVANCEMENT: Version stable
MyPoint est un projet ayant pour but de télécommander des servo-moteurs de type SG90 (ou MG90) et des relais.
|
Manuels |
UTILISATION MàJ ESP |
|
Application TCO |
téléchargement Version : 1.0.20260729-73 |
| Module TFM |
|
|
Module TFM |
|
MyPoint est composé d'une application WINDOWS nommée TCO et par des modules WiFi ESP32-C3 nommés TFM permettant via des modules PCA9685. de contrôler des aiguilles (via un servo-moteur) ou l'alimentation de zone d'arrêt via des relais.
L'application TCO peut contrôler un nombre illimité de module TFM . Cependant étant donné que l'application TCO communique avec les modules TFM via votre routeur WiFi domestique (Box WiFi), le nombre de modules TFM connectables dépendra de la capacité de votre routeur WiFi domestique.
Chaque module TFM peut à son tour contrôler jusqu'à 16 modules PCA9685 pilotant chacun 16 sorties (servo ou relai). Ce qui fait un total de 256 sorties par module TFM .
Le tout devra être alimenté par une alimentation 5v débitant au moins 3A. Je vous conseil d'acheter une alimentation à découpage réglable plutôt qu'un simple charger USB. Cela vous permettra de suralimenter vos modules TFM à 5.5v afin de compenser les pertes en ligne surtout si comme moi vous modules TFM sont éloignés de l'alimentation (Sur mon réseau modulaire j'utilise 5 TFM dont un éloigné de + ou - 10 mètres de l'alimentation).
 |
 |

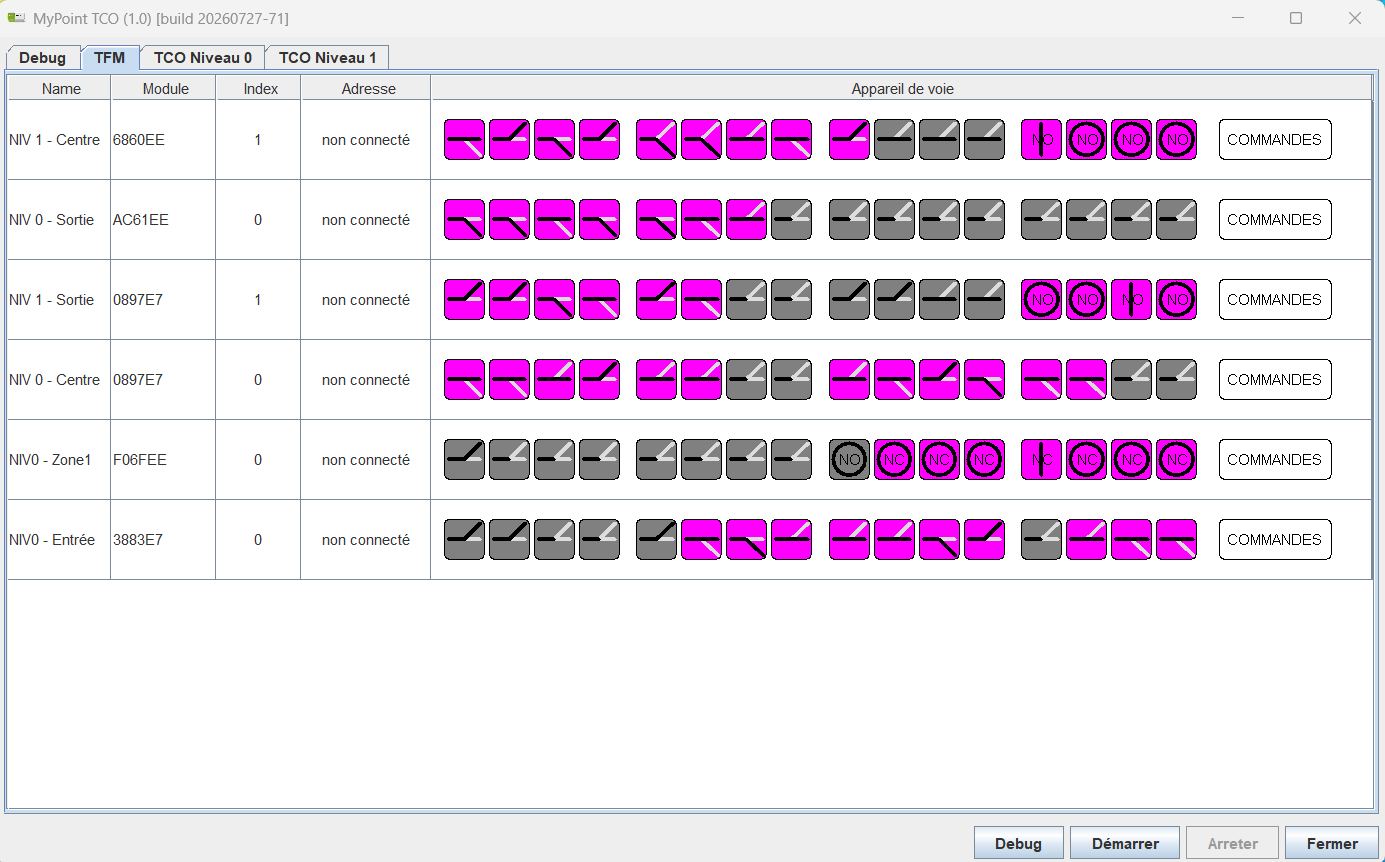

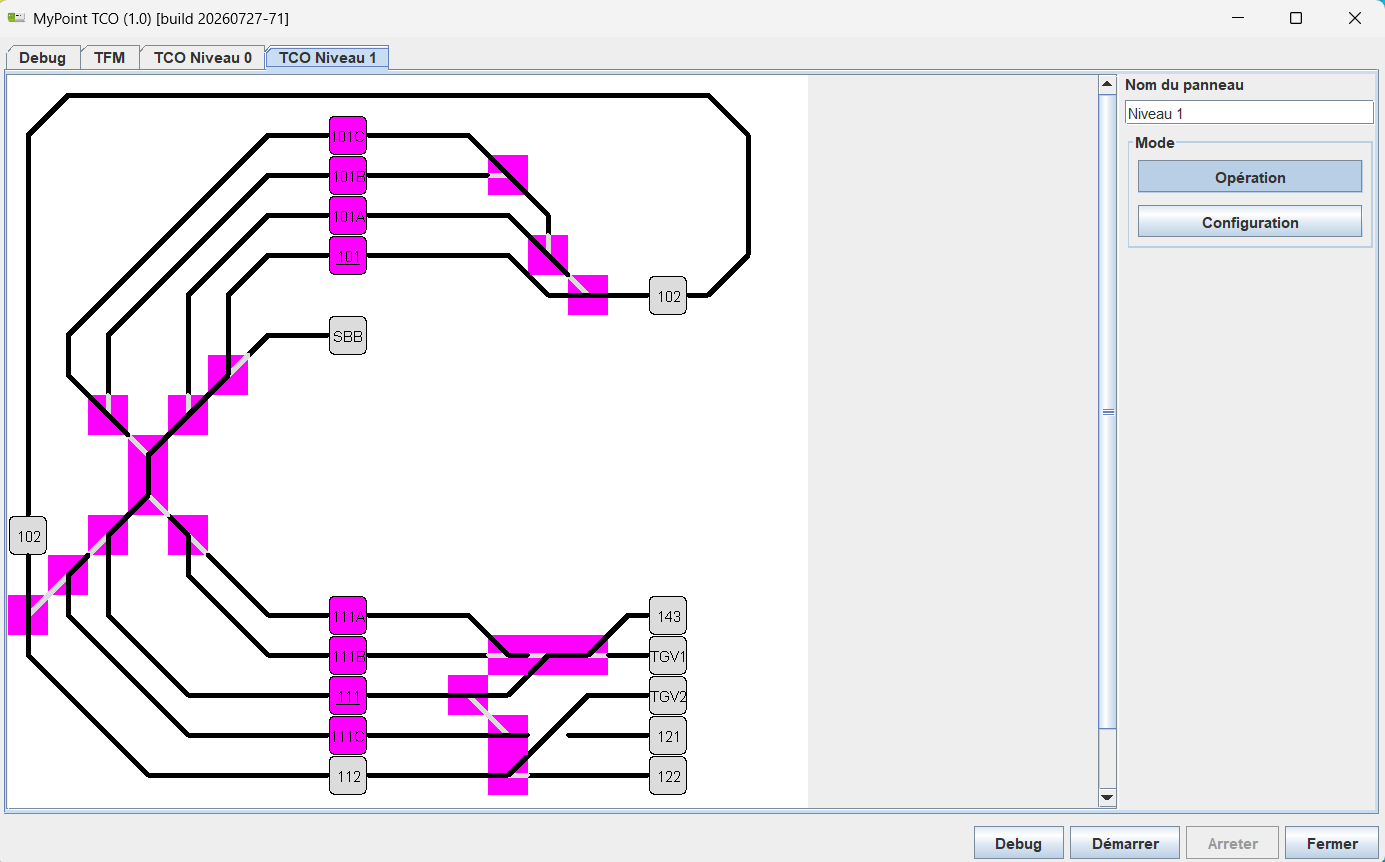

| Application Vue TCO | Application Vue TFM |
 |
 |

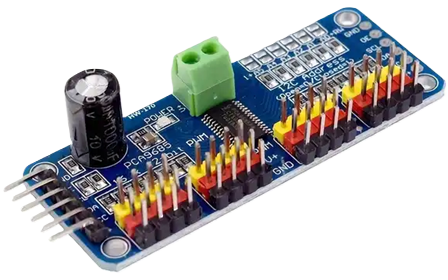

| ESP32 C3 OLED 0.42 | PCA9685 |
 |
 |
| servo moteur SG90 | Relais 5v |
 |
 |

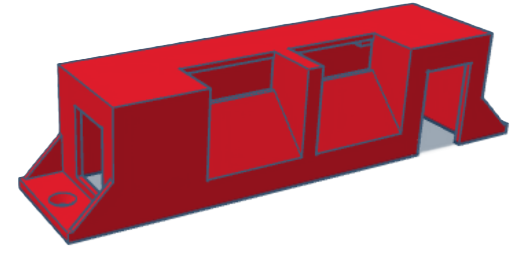

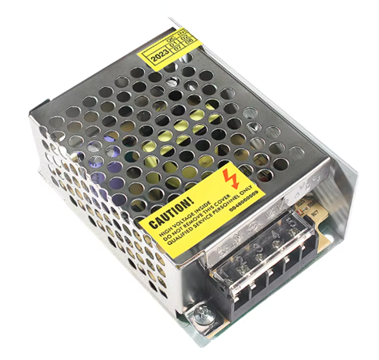

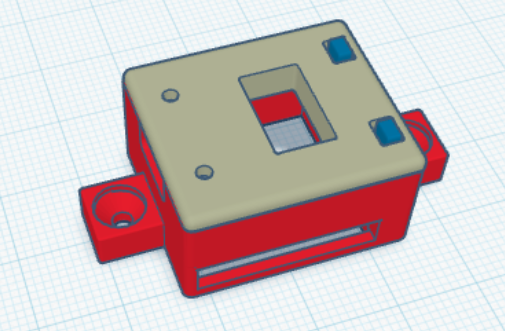

| Boitier ESP32 C3 | Alimentation 5v |
