MySIG - Module de signalisation SNCF pour DCC


mysig
AVANCEMENT: En cours de prototypage (sortie prévue fin 2056)



MySIG est un projet ayant pour but de contrôler l'exploitation et la signalisation d'un réseau N, HO ou O avec des principes SNCF. Les objectifs sont:



  • Mise en ouvre simple ne nécessitant pas de connaissance électrique, informatique ou de signalisation SNCF
  • Auto configuration via la détection automatique de la topologie de votre réseau (max 1 heure pour configuré un réseau de 30 cantons et 60 appareils de voie) et auto détermination des type de cible SNCF à utiliser (A,B,C,H ou F)
  • Câblage inter-module simplifié par l'utilisation de 'bus' avec code couleur pour le câble long distance.
  • Positionnement des module au droit des appareils de voie et signaux contrôlés afin de limiter la câblage.
  • Câblage des appareils de voie et les signaux unifié.
  • Mise à jours automatique du logiciel inclus dans les modules.



Il se composera de modules :



  • de gestions de Canton (module C) pouvant gérer une zone d'arrêt  et un Signal (module S optionnel) controllant de 1 à 16 lampres à chaque extremité du canton.
  • de gestion des Appareils de voie (module A). Un module gérant un appareil de voie (aiguille simple ou double, TJS, TJD,....)
  • de gestion de Puissance d'alimentation (module P). Un module fournissant jusqu'a 10 ampère.



MySIG sera livré via MyCube offrant une nouveau type de centrale en complément du SPROG. En effet l'application MyCube inclura la gestion des modules MySIG mais aussi leur mise à jour logiciel.



Quelques images des cibles MySIG-C

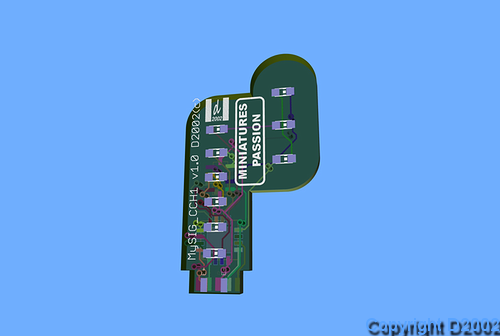

MYSIG CH1B

Face avant

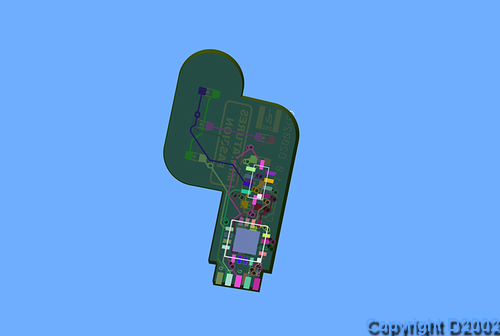

MYSIG CH1C

Face arrière
